部署以太網布線是網絡的核心組件，是可靠、高速數據傳輸的骨干。與無線相比，利用以太網具有重要的優勢，例如減少延遲、提高安全性和整體穩定性。
Cat5、Cat5e 和 Cat6 等行業標準電纜決定了以太網電纜的傳輸速率和整體性能。而在項目中使用符合行業標準的電纜將確保網絡設備之間的一致性能和互操作性。嚴格遵守行業標準可以讓電纜保持最新狀態將減輕信號干擾、保持嚴格的安全態勢并改善最終用戶的體驗。
可用的以太網布線類型有哪些?
以太網電纜主要有兩種類型：銅纜和光纖。雖然光纖在速度和安全性方面具有強大的優勢，但在實際項目中我們仍然有很多理由選擇銅纜進行以太網部署。所使用的電纜類型對于電纜的管理方式以及優化性能所需的連接器起著至關重要的作用。
光纖和銅纜涉及許多的考慮因素，包括安全性、速度和信號衰減距離。不同的銅纜(即 Cat5、Cat5e 和 Cat6)提供多種數據傳輸速度。一般來說，較短距離內的速度為 1Gbps(千兆字節每秒)到 100 Gbps。而光纖則以更高的速度提供更遠的傳輸距離，但其設置要復雜得多且成本更高。
以太網電纜連接器的常見類型有哪些?
以太網電纜連接器是與網絡設備連接以傳輸數據的模塊。它可以被認為是一個裝卸碼頭，其中電纜是高速公路，設備是倉庫。銅纜專用連接器通過稱為壓接的過程連接到電纜的末端，然后連接到設備中。另一方面，光纖電纜則基本在工廠就已完成端接。

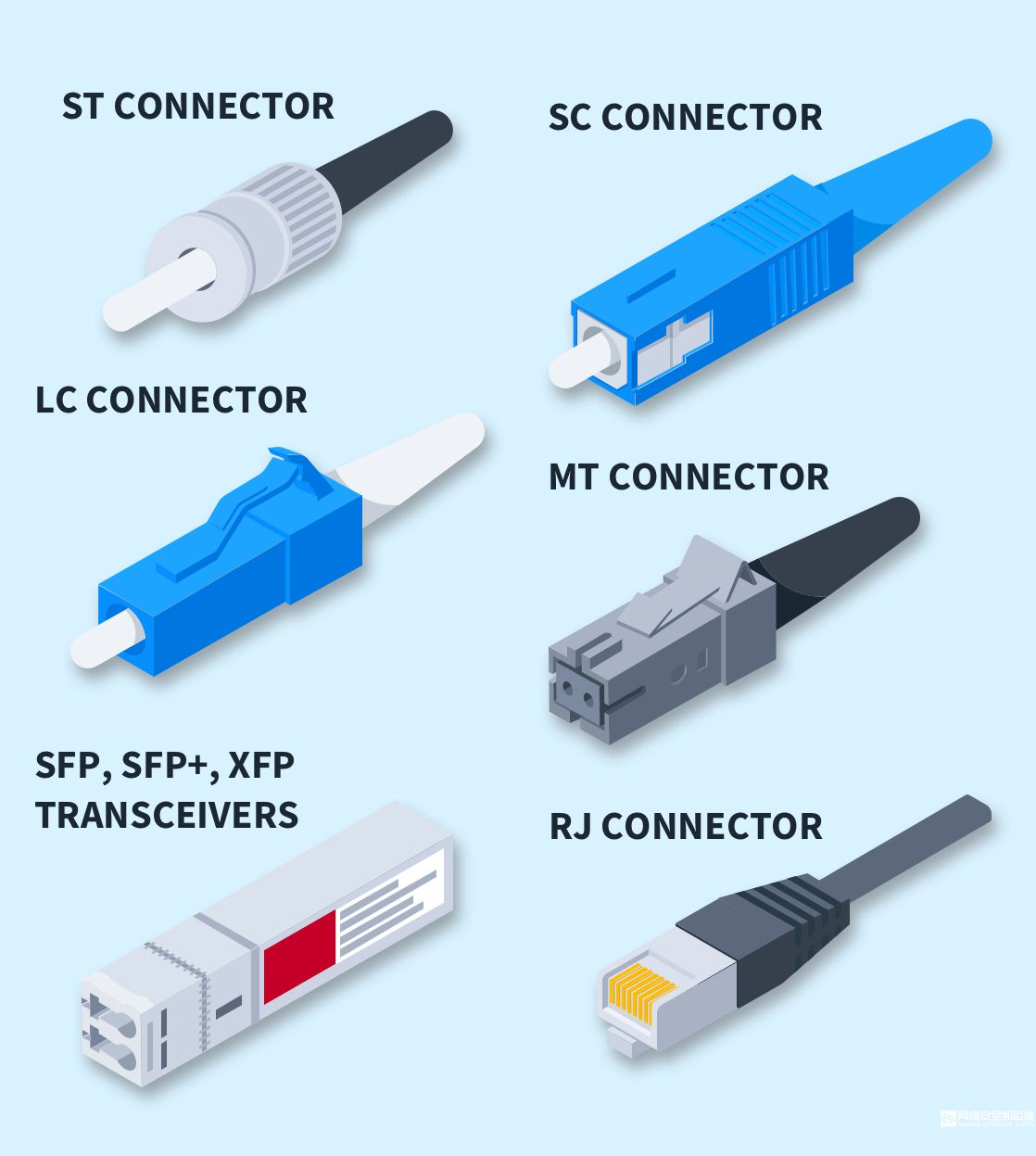

在光纖和以太網銅纜之間，存在多種不同的連接器。對于新人，知道使用哪一個似乎是一項艱巨的任務。以下是常用到的各種連接器：
- LC連接器(Local Connector )
LC連接器用于端接光纖電纜。這些是適合高吞吐量和高可靠性的小型連接器。LC在數據中心中用于將路由器和交換機連接到光纖。
- ST連接器(Straight Tip)
ST連接器是一種用于光纖的鎖定扭轉連接器，常用于光纖配線架，它們具有“鎖定和扭轉”卡口式連接。雖然它們連接起來有點麻煩，但比較可靠。
- SC連接器 (Subscriber Connector)
SC是一種方形連接器，穩定性高，插拔特別方便。它在以太網、光纖通信設備和光纖分布式數據接口等領域得到廣泛應用。
- 機械傳輸 (Mechanical Transfer)
當需要緊急連接時，MT非常有用。這些連接提供快速、高效的線路端接，無需拼接。這是唯一一款可以手工制作的光纖連接器，需要額外的工具，例如光纖切割刀、剝離器，并且需要密切關注細節。
以太網布線要點：連接器和電纜管理
- RJ接頭(Registered Jack )
RJ接頭是一種標準化的電信網絡接口，其第一種類型是 RJ11，用于 POTS(普通老式電話系統)。RJ是經典的塑料連接器，就是我常見水晶頭，當將其插入接口時，會發出“咔嗒”聲。
- APC連接器 ( Angled Physical Contact )
APC是指成角度的物理連接。 APC是指成角度的物理連接，其插芯端面半徑以8°角拋光，從而最大程度地減少了背向反射。由于增加了傾斜的端面，反射光將泄漏到包層中，而不是留在光纖芯中。成角度的物理接觸拋光提供最低的反射率，從而使其傳輸效率最高。
- UPC連接器(Ultra-Physical Contact )
UPC是超物理接觸的首字母縮寫。這是PC光纖連接器的一種改進，經過長時間拋光后具有更好的表面光潔度，回波損耗比PC結構好，接近-50dB甚至更高。雖然 APC 降低反射率的速率高于 UPC，但 UPC 的傳輸損耗更低。選擇光纖連接器時應考慮這些權衡。
- RJ45
到目前為止，最常見的電纜是經過時間考驗的 RJ45 連接器。RJ45 可與 Cat5、Cat5e 和 Cat6 以太網電纜配合使用。可以使用壓接鉗手動連接，只需確保電線正確對齊即可。
- 收發器/媒體轉換器(Transceivers/Media Converters)
雖然媒體轉換器本身并不是連接器，但由于它們與連接器交互的頻繁程度，因此值得一提。通常，它們用于將光纖連接轉換為 Cat6 銅纜連接。
例如，媒體轉換器可以是一個小盒子，一端有 SP 連接，另一端有 RJ45 連接。借助媒體轉換器，可以利用光纖連接，同時在家中鋪設銅纜。
常見的以太網電纜管理方式有哪些?
雖然電纜管理方式多種多樣，但大多數人都認為這更多的是一個過程，而不是一勞永逸的事件。無論是通過高架、地下還是協調顏色來管理風格，牢牢掌握該行業的各種工具都可以極大地簡化工作。
配線架
配線架是出色的組織工具，可以讓服務器機房看起來干凈、井井有條。使用配線架時，所有電纜都從服務器機架后面布線，并繞入路由器的前面。
Keystone
Keystone是安裝在配線架或墻板上的適配器模塊。它允許不同的電纜與底層網絡基礎設施交互。這樣，就可以通過傳統上僅用于以太網的電纜來布線不同類型的電纜。
值得注意的是，從數據的角度來看，這不會“轉換”任何內容。它只是允許電纜很好地穿過墻壁或進入路由器。
光纖配線盤(Fiber Distribution Panel)
FDP很像光纖配線架。然而，它們還是明顯的區別。 例如，連接通常是 SP 或 LC 連接，以促進直接光纖連接。此外，FDP 通常可以容納更高密度的電纜，因為它們本質上是較小的電纜和連接器。
信息模塊(Punchdown Block)
信息模塊提供了一種在一個方便的位置終止多個不同連接的便捷方法。隨后，電纜可以在一個位置進行整合和組織，從而無需監督多個來源。
